IFTER EQU2 to oprogramowanie klasy PSIM, stworzone do integracji i nadzoru systemów bezpieczeństwa oraz automatyki budynkowej. Umożliwia centralne zarządzanie wieloma technologiami w jednym środowisku, zapewniając operatorowi pełny obraz sytuacji i kontrolę nad obiektem w czasie rzeczywistym. Jego elastyczna architektura pozwala dopasować zakres i sposób pracy do skali instalacji – od pojedynczych budynków po rozproszone struktury organizacyjne.
IFTER EQU2 to oprogramowanie klasy PSIM, stworzone do integracji i nadzoru systemów bezpieczeństwa oraz automatyki budynkowej. Umożliwia centralne zarządzanie wieloma technologiami w jednym środowisku, zapewniając operatorowi pełny obraz sytuacji i kontrolę nad obiektem w czasie rzeczywistym. Jego elastyczna architektura pozwala dopasować zakres i sposób pracy do skali instalacji – od pojedynczych budynków po rozproszone struktury organizacyjne.
Rzeczywisty obraz obiektu

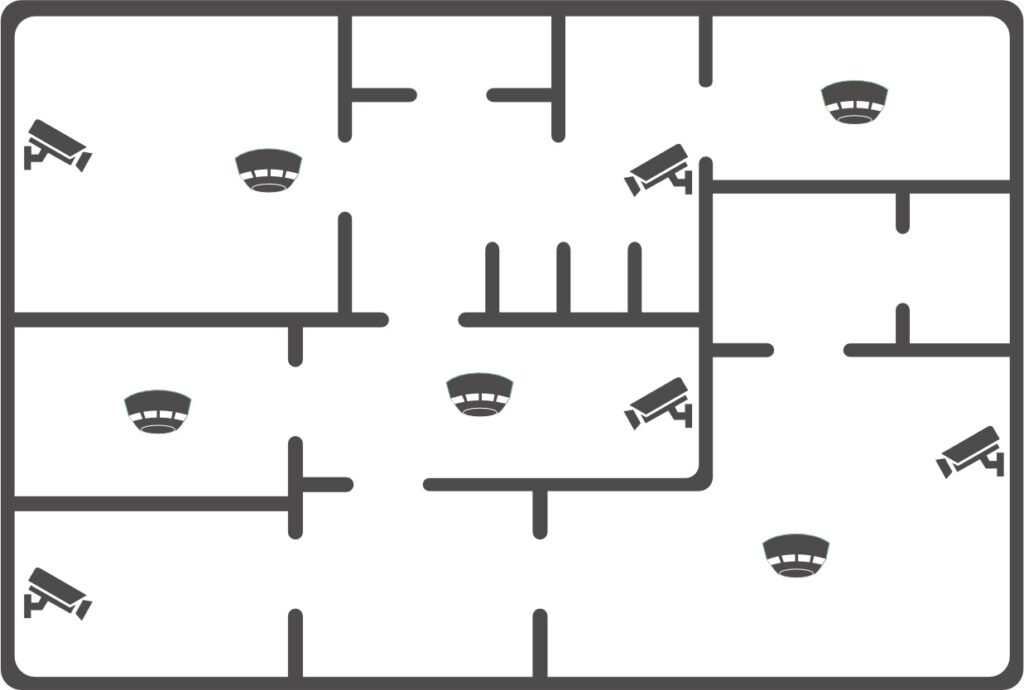

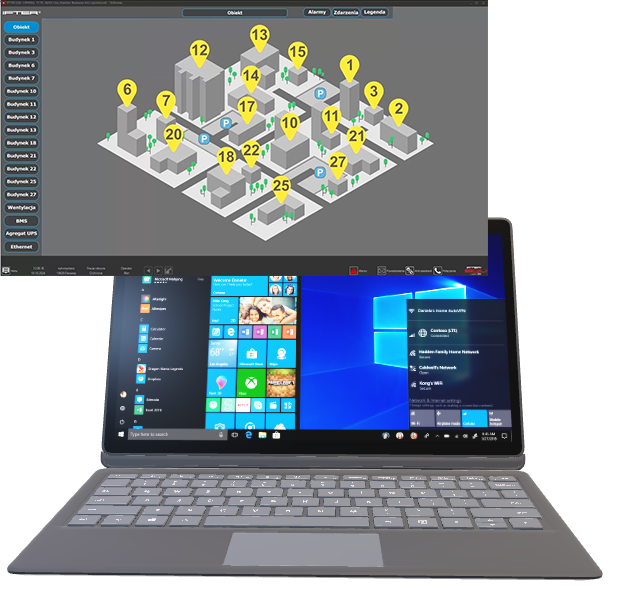

Wizualizacja w systemie IFTER EQU2 prezentuje aktualny stan bezpieczeństwa w formie interaktywnych planów obiektu.
Każdy element instalacji – czujka, moduł, kamera czy kontroler – odwzorowany jest w czasie rzeczywistym.
Operator może obserwować obiekt w różnych skalach i poziomach szczegółowości, błyskawicznie lokalizując źródło zdarzenia i reagując zgodnie z procedurami.
Sposoby prezentacji
System IFTER EQU2 obsługuje trzy typy wizualizacji, które mogą być stosowane samodzielnie lub łączone w ramach jednego projektu:
- Wizualizacja wektorowa – podstawowy rodzaj wizualizacji, zapewniający precyzyjne odwzorowanie obiektu i płynne skalowanie niezależnie od rozdzielczości. Każdy element zachowuje proporcje i właściwości, co gwarantuje czytelność nawet przy dużym przybliżeniu.
- Wizualizacja rastrowa (bitmapowa) – wykorzystująca tła w postaci planów, map lub dokumentacji projektowej, pozwalająca na odwzorowanie obiektów o nieregularnych kształtach lub bez dokumentacji CAD.
- Wizualizacja WEB – zapewnia dostęp do systemu przez przeglądarkę, umożliwiając mobilnym użytkownikom monitorowanie i sterowanie urządzeniami w czasie rzeczywistym. Wszystkie dane są aktualizowane na bieżąco, zapewniając intuicyjną obsługę i pełną kontrolę.
Dzięki elastycznej strukturze systemu możliwe jest jednoczesne wykorzystanie różnych typów wizualizacji w jednym środowisku pracy.
Praca wielomonitorowa
System umożliwia pracę z wykorzystaniem do 8 monitorów podłączonych do jednego komputera.
Każdy ekran może działać niezależnie, prezentując różne widoki lub współdzieląc przestrzeń roboczą.
Najczęściej wykorzystywane układy:
- Monitor 1: plan całego obiektu,
- Monitor 2: wybrane kondygnacje lub strefy,
- Monitor 3: widoki alarmowe,
- Monitor 4: obraz z kamer,
- Monitor 5: logi zdarzeń i alarmów.
Takie rozwiązanie zwiększa przejrzystość i skraca czas reakcji operatora, szczególnie w obiektach o dużej skali lub złożonej strukturze.

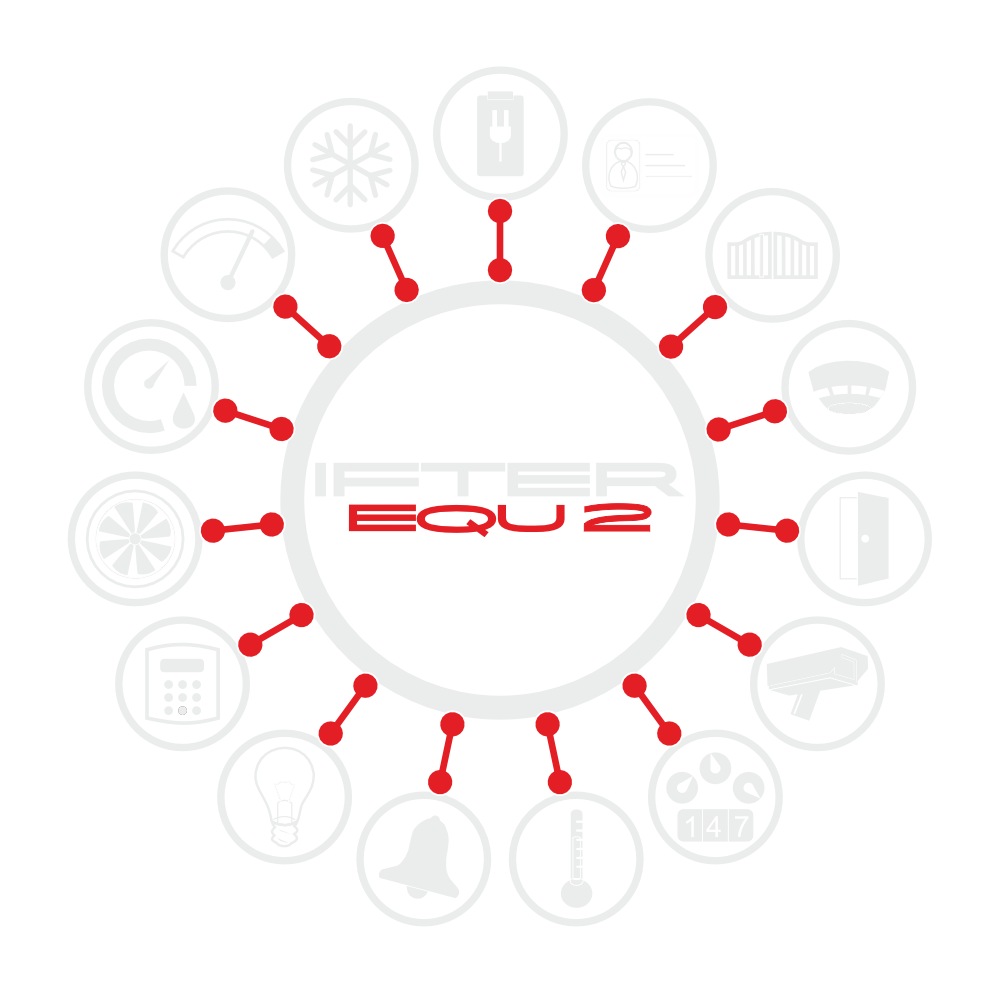

Integracja w systemie IFTER EQU2 stanowi podstawowy mechanizm współpracy pomiędzy systemami bezpieczeństwa, automatyką budynkową i infrastrukturą techniczną obiektu.
Zastosowana architektura komunikacyjna umożliwia wymianę danych w czasie rzeczywistym, ich przetwarzanie i prezentację w jednym, wspólnym środowisku.
System funkcjonuje jako nadrzędna warstwa zarządzania, koordynująca pracę urządzeń i aplikacji różnych producentów, przy zachowaniu pełnej zgodności logicznej i operacyjnej.
Takie podejście zapewnia ciągłość nadzoru, spójność reakcji i możliwość tworzenia powiązań między systemami, które w standardowych rozwiązaniach działają niezależnie od siebie.
Integracja systemów bezpieczeństwa
System IFTER EQU2 obsługuje szeroką gamę urządzeń i systemów bezpieczeństwa, umożliwiając ich równoległą pracę w jednym środowisku zarządzania.
Komunikacja jest dwukierunkowa – EQU2 odbiera informacje o stanie, alarmach i zdarzeniach, a także przekazuje polecenia sterujące.
Każdy system może być prezentowany w środowisku wizualizacji i współdziałać z pozostałymi, niezależnie od producenta czy architektury sprzętowej.
Integracja obejmuje m.in. systemy SSP, SSWiN, SKD, CCTV oraz automatykę budynkową.

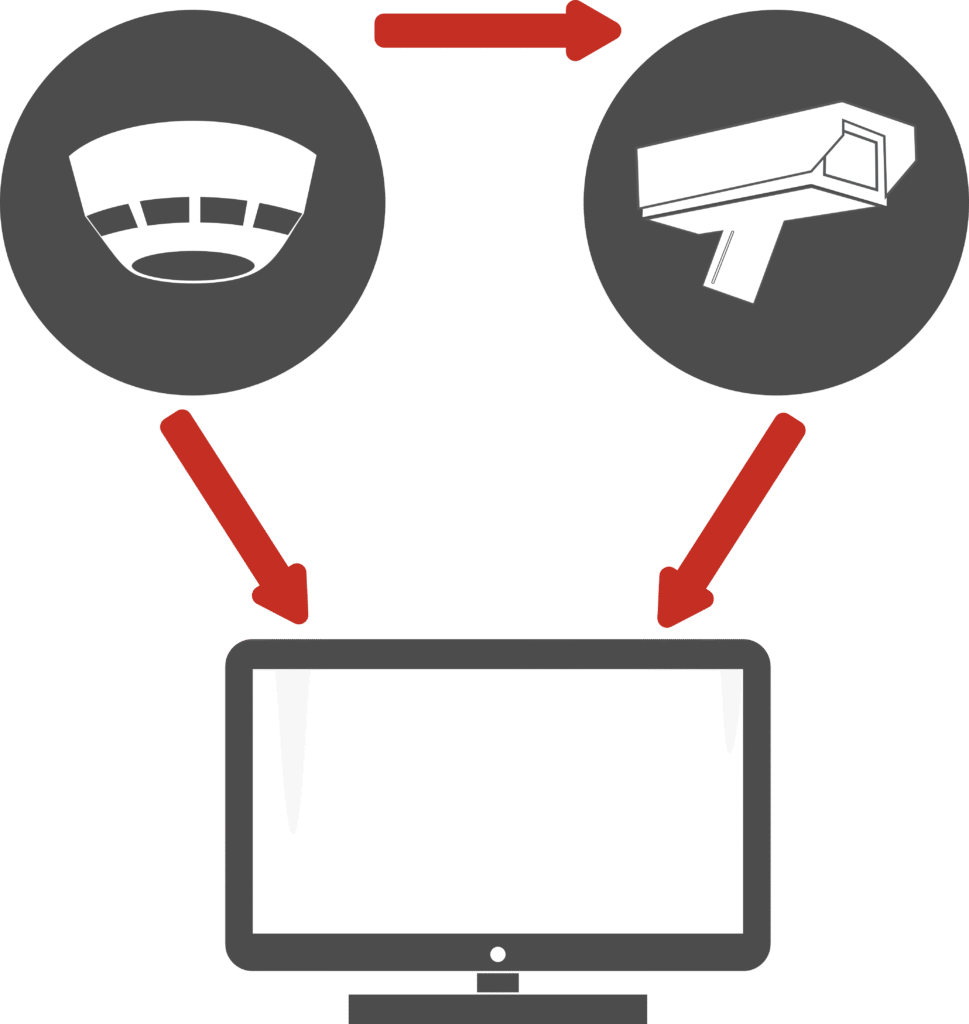

Relacje i powiązania między systemami
IFTER EQU2 pozwala na tworzenie logicznych relacji pomiędzy elementami różnych systemów.
Zdarzenie w jednym z nich może automatycznie wywołać reakcję w drugim – np. alarm pożarowy może uruchomić kamery, otworzyć drogi ewakuacyjne lub przesłać powiadomienie do centrum nadzoru.
Relacje są definiowane przez użytkownika i mogą być dostosowywane do procedur obowiązujących w danym obiekcie.
Dzięki temu system umożliwia budowę złożonych scenariuszy bezpieczeństwa, realizowanych w sposób automatyczny i przewidywalny.
Komunikacja i obsługiwane protokoły
Integracja w EQU2 opiera się na wymianie danych poprzez protokoły TCP/IP, UDP, RS232 oraz RS485.
System obsługuje zarówno standardy otwarte (m.in. OPC, SNMP, MODBUS), jak i protokoły dedykowane poszczególnych producentów.
Dzięki temu możliwa jest bezpośrednia komunikacja z urządzeniami bez konieczności stosowania dodatkowych konwerterów czy oprogramowania pośredniczącego.
EQU2 może pełnić również funkcję bramki integracyjnej, udostępniającej dane i funkcje sterowania zewnętrznym systemom zarządzania.

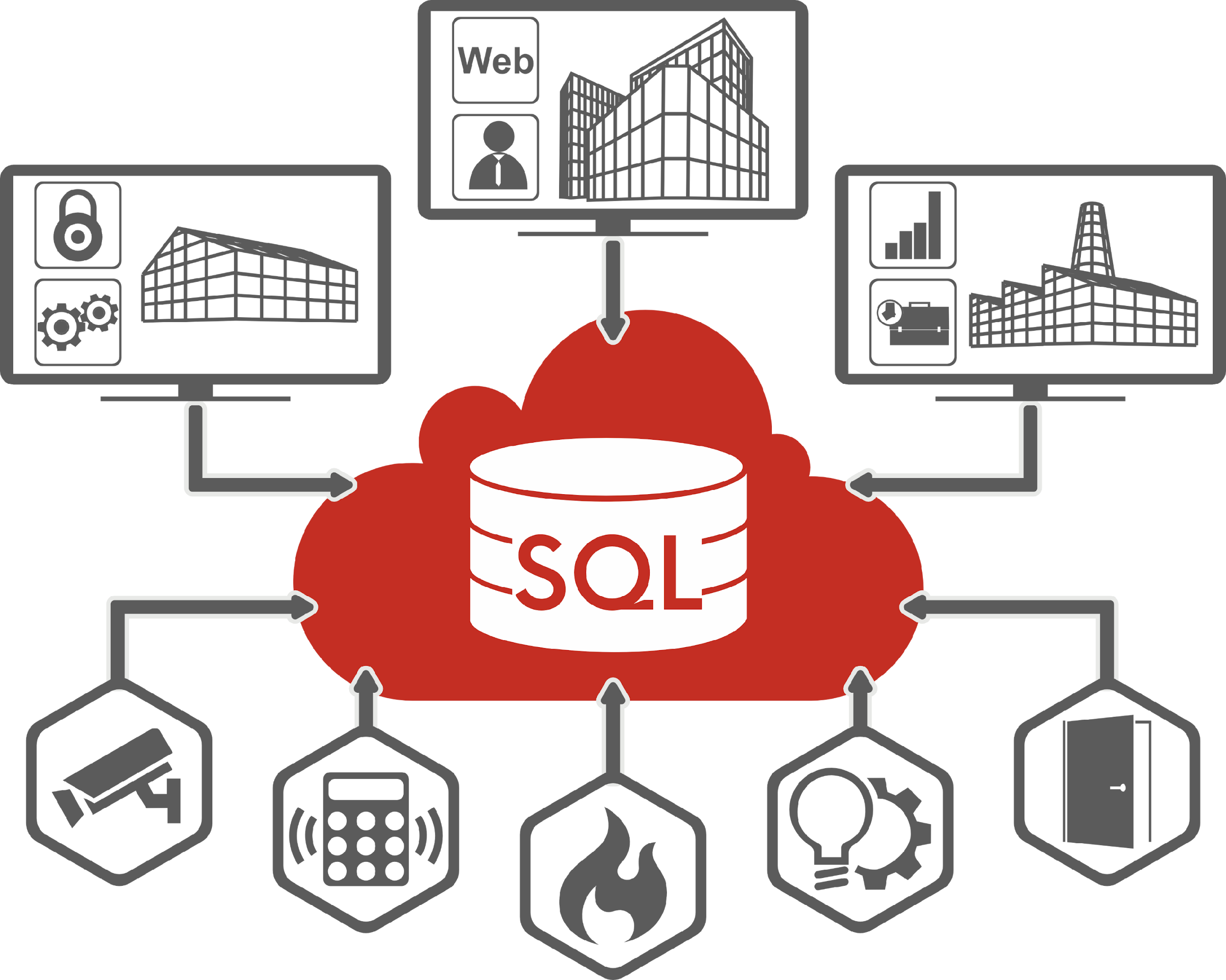

Architektura otwarta i skalowalna
Budowa systemu IFTER EQU2 jest modułowa, co pozwala dostosować zakres integracji do aktualnych potrzeb użytkownika.
System może być rozbudowywany o kolejne integracje, protokoły komunikacyjne i funkcje, bez ingerencji w istniejącą konfigurację.
Takie podejście umożliwia etapowe wdrażanie rozwiązań w obiektach o różnej wielkości i złożoności, przy zachowaniu jednolitego środowiska pracy.
Zunifikowany interfejs użytkownika gwarantuje spójność obsługi niezależnie od liczby zintegrowanych systemów.
Efektywność działania
Centralizacja informacji w jednym środowisku znacząco skraca czas reakcji operatorów i upraszcza zarządzanie złożonymi instalacjami.
System eliminuje konieczność korzystania z wielu aplikacji, redukując ryzyko pomyłek i zwiększając efektywność pracy.
Dzięki automatycznej synchronizacji danych wszystkie elementy systemu pozostają w aktualnym stanie, a operator ma pełen wgląd w sytuację w czasie rzeczywistym.
Tak zorganizowana struktura integracyjna zapewnia pełną kontrolę nad stanem wszystkich systemów z poziomu jednej platformy.
IFTER EQU2 to rozwiązanie stworzone z myślą o zarządzaniu zarówno pojedynczymi obiektami, jak i rozległymi strukturami obejmującymi wiele lokalizacji. Dzięki zaawansowanej architekturze system umożliwia jednoczesną pracę na wielu stanowiskach, a dane są przechowywane i synchronizowane w sposób zapewniający ich spójność oraz bezpieczeństwo.
Technologia klastrowa pozwala integrować rozproszone systemy w jedną, centralnie nadzorowaną sieć, eliminując ryzyko utraty kontroli nad pojedynczymi jednostkami. Takie podejście zwiększa elastyczność zarządzania i sprawia, że system idealnie sprawdza się w obiektach wymagających pełnej ochrony i współpracy między wieloma lokalizacjami. W przypadku przerwania połączenia między centrum a oddalonym obiektem poziom bezpieczeństwa nie ulega obniżeniu — lokalny system działa autonomicznie do momentu przywrócenia komunikacji.

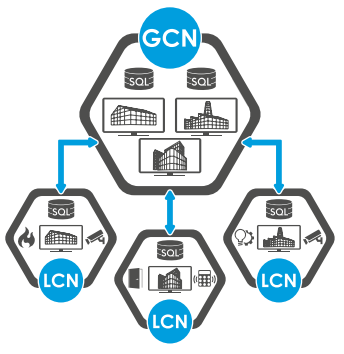

Architektura systemu klastrowego
Technologia klastrowa umożliwia połączenie rozproszonych systemów IFTER EQU i IFTER EQU ACC w jeden zintegrowany układ, który pozwala na zarządzanie i kontrolę z poziomu globalnego oraz lokalnego.
Strukturę systemu tworzą klastry główne – Globalne Centra Nadzoru, pełniące funkcję nadrzędnego systemu zarządzania, oraz klastry podrzędne – Lokalne Centra Nadzoru, odpowiedzialne za bieżące zarządzanie regionalnymi instalacjami.
Lokalne Centra działają autonomicznie, integrując systemy CCTV, SSWiN, SKD oraz SSP. Analizują zdarzenia w czasie rzeczywistym, reagują automatycznie na zagrożenia i przesyłają do centrali jedynie kluczowe dane. Dzięki temu eliminowane są pojedyncze punkty awarii, a cały system zachowuje ciągłość pracy.
Praca lokalna i synchronizacja danych
Na obiektach znajdują się komputery z wizualizacją aktualnych stanów systemów bezpieczeństwa i automatyki budynkowej. Dzięki integracji lokalnych urządzeń oraz bazie danych SQL system zachowuje pełną funkcjonalność nawet w przypadku zerwania połączenia z centrum.
Po przywróceniu komunikacji dane są automatycznie synchronizowane, a wszystkie informacje przesyłane do systemu nadrzędnego.
Lokalnie przechowywana jest jedynie konfiguracja danego obiektu, natomiast w głównym centrum znajdują się konfiguracje wszystkich jednostek, co pozwala na pełne zarządzanie z poziomu centralnego systemu.
Korzyści z architektury rozproszonej
- Stała dostępność systemu — brak pojedynczego punktu awarii.
- Autonomiczne działanie obiektów w przypadku utraty połączenia
- Skalowalność i możliwość rozbudowy o nowe lokalizacje.
- Usprawniona komunikacja między jednostkami lokalnymi a centrum.
- Centralny nadzór i analiza danych w czasie rzeczywistym.
System SSWiN (System Sygnalizacji Włamania i Napadu) jest jednym z podstawowych elektronicznych systemów bezpieczeństwa, którego zadaniem jest wykrywanie prób nieuprawnionego wtargnięcia do obiektu oraz sygnalizowanie sytuacji napadu na personel.
System SKD (System Kontroli Dostępu) służy do zarządzania dostępem osób do wybranych pomieszczeń, stref oraz urządzeń w obiekcie. Jego zadaniem jest zapewnienie, aby dostęp do chronionych obszarów miały wyłącznie osoby posiadające odpowiednie uprawnienia, zgodnie z obowiązującą polityką bezpieczeństwa.
System SSP (System Sygnalizacji Pożaru) odpowiada za wczesne wykrywanie zagrożenia pożarowego w obiekcie oraz za inicjowanie działań mających na celu ograniczenie skutków pożaru – zarówno w zakresie ochrony ludzi, jak i infrastruktury technicznej.
Systemy telewizji dozorowej (CCTV) służą do wizualnego nadzoru obiektu, rejestracji zdarzeń oraz wsparcia operatorów w ocenie sytuacji bezpieczeństwa. Podstawowymi elementami systemu są kamery oraz urządzenia odpowiedzialne za rejestrację, archiwizację i zarządzanie obrazem wideo.
Systemy perymetryczne stanowią uzupełnienie systemów alarmowych i odpowiadają za wczesne wykrywanie prób wtargnięcia intruza na teren chronionego obiektu. Pełnią rolę pierwszej linii ochrony, umożliwiając identyfikację zagrożenia jeszcze przed naruszeniem budynku lub stref wewnętrznych.
System BMS (Building Management System) służy do nadzorowania i zarządzania instalacjami technicznymi w budynku. Jego zadaniem jest zapewnienie prawidłowego funkcjonowania systemów odpowiedzialnych za komfort, efektywność energetyczną oraz bezpieczeństwo eksploatacyjne obiektu.
IFTER EQU FSI — profesjonalny system klasy FSI (SIUP)
Na rynku systemów bezpieczeństwa pożarowego wykształciła się specjalistyczna klasa rozwiązań określanych jako FSI (Fire System Integrator), często nazywana również SIUP – System Integrujący Urządzenia Przeciwpożarowe.
Systemy tej klasy przeznaczone są do centralnej integracji, wizualizacji i realizacji sterowań pożarowych w obiektach o podwyższonych wymaganiach bezpieczeństwa.
W odpowiedzi na te potrzeby firma IFTER opracowała dedykowany produkt IFTER EQU FSI – profesjonalny system klasy FSI, zaprojektowany specjalnie do współpracy z systemami sygnalizacji pożaru.
Integracja central i urządzeń pożarowych
IFTER EQU FSI zapewnia integrację ponad 25 central pożarowych z wykorzystaniem protokołów opracowanych bezpośrednio przez producentów central.
Dodatkowo system umożliwia integrację nieograniczonej liczby central i urządzeń pożarowych komunikujących się z platformą IFTER EQU poprzez otwarte protokoły komunikacyjne, takie jak:
- Modbus
- OPC
- BACnet
Takie podejście gwarantuje elastyczność, skalowalność oraz możliwość stosowania systemu zarówno w nowych instalacjach, jak i w rozbudowie istniejących obiektów.
Certyfikacja i dopuszczenia
Wysoka jakość oraz zgodność IFTER EQU FSI z wymaganiami dla systemów przeciwpożarowych została potwierdzona przez:
- Świadectwo Dopuszczenia CNBOP,
- Krajową Ocenę Techniczną (KOT).
Dokumenty te potwierdzają możliwość stosowania systemu w obiektach, w których wymagane jest spełnienie rygorystycznych norm ochrony przeciwpożarowej.
Dedykowana szafa FSI i niezależność zasilania
W skład IFTER EQU FSI wchodzi dedykowana szafa FSI, zawierająca komplet urządzeń niezbędnych do poprawnej i niezawodnej pracy systemu.
Szafa przeszła szeroki zakres badań i obejmuje:
- serwer systemowy,
- interfejsy integracyjne,
- kompletny tor zasilania rezerwowego.
Zastosowane rozwiązania zapewniają ciągłość pracy systemu przez cały wymagany czas działania systemów pożarowych, nawet w przypadku braku zasilania zewnętrznego budynku.
Dzięki temu operator otrzymuje pełną informację o rozwoju zagrożenia pożarowego nawet przy całkowitym zaniku zasilania obiektu.
Wizualizacja i sterowania pożarowe
IFTER EQU FSI nie ogranicza się jedynie do prezentacji zdarzeń pożarowych. System:
- wizualizuje alarmy i ich lokalizację na planach architektonicznych obiektu,
- realizuje sterowania pożarowe, w szczególności na styku różnych systemów i urządzeń,
- umożliwia automatyczne reakcje zgodne z przyjętymi scenariuszami pożarowymi.
Sterowania mogą być realizowane:
- na bazie prostej logiki systemowej,
- lub poprzez zaawansowane skrypty w języku LUA, tworzone przez instalatora.
Pozwala to na swobodne definiowanie relacji pomiędzy zdarzeniami i urządzeniami oraz pełne dostosowanie systemu do specyfiki obiektu.
Wsparcie operatora i relacyjna obsługa alarmów
Istotnym elementem IFTER EQU FSI jest relacyjna obsługa alarmów pożarowych, która dynamicznie dostosowuje sposób prezentacji informacji i wsparcia operatora w zależności od:
- pory dnia,
- lokalizacji alarmu,
- zmiany charakteru lub eskalacji zagrożenia.
Rozwiązanie to znacząco zwiększa czytelność sytuacji alarmowej, skraca czas reakcji oraz minimalizuje ryzyko błędów po stronie operatora.
